2021年6月2日，村鎮污水處理實用技術研討會于上海召開。萬若（北京）環境工程技術有限公司副總經理許向閣于會上發表題目為《萬若真空負壓排水技術助力污水管理高質量發展》的報告。報告介紹了目前我國農村污水在建設及后期運行中面臨的實際情況與困難，分析問題的成因，以萬若的技術及項目為例，從設備端的角度探討其相應的解決措施。

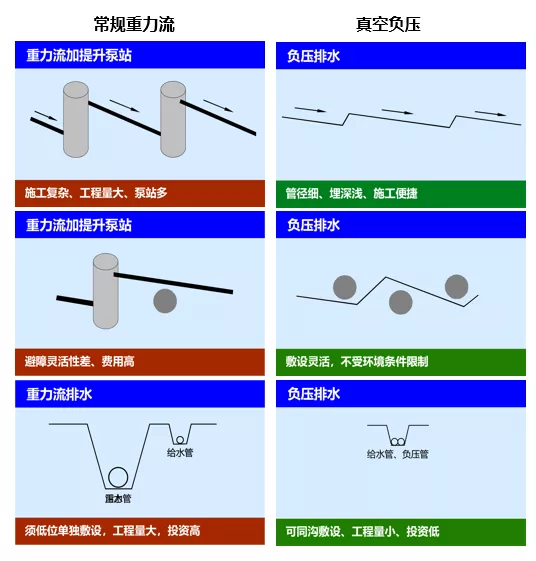

負壓排污排水原理 負壓排水的結構與自來水供水系統結構相似，只是流動方向相反，總體上由收集單元、管道單元、負壓收集單元三部分組成。相較于常規重力流污水收集模式來說，負壓系統在收集率、管網建設及后期運維等方面均擁有獨到的優勢。
例如：1.常規重力流系統管徑粗易沉淀，細易堵塞，地下水位高，起伏地勢導致常規管網建設難度高且投資成本大。負壓系統管徑細、埋深淺、擺脫重力束縛靈活敷設，不受地形地貌限制，極大地降低了施工難度，節約總成本。2.常規重力流系統檢查井、管道污物淤積，跑冒滴漏嚴重，收集率低。負壓系統收集率高，無異味，無積垢，無泄漏。3.常規重力流系統水量波動較大，雨水地下水易滲入，同時污水容易滲出及外溢。負壓系統管路為負壓狀態，密閉性強，無流入無污染。4.常規重力流系統從后期維護角度而言，常規排水的化糞池需定期清掏，隨著勞動力成本以及清掏工作強度和環境的變化，清掏成本較高，糞污去處也是問題。而負壓系統僅需對負壓站進行配電，同時維護簡單，無需清掏，經久耐用，使用年限長。

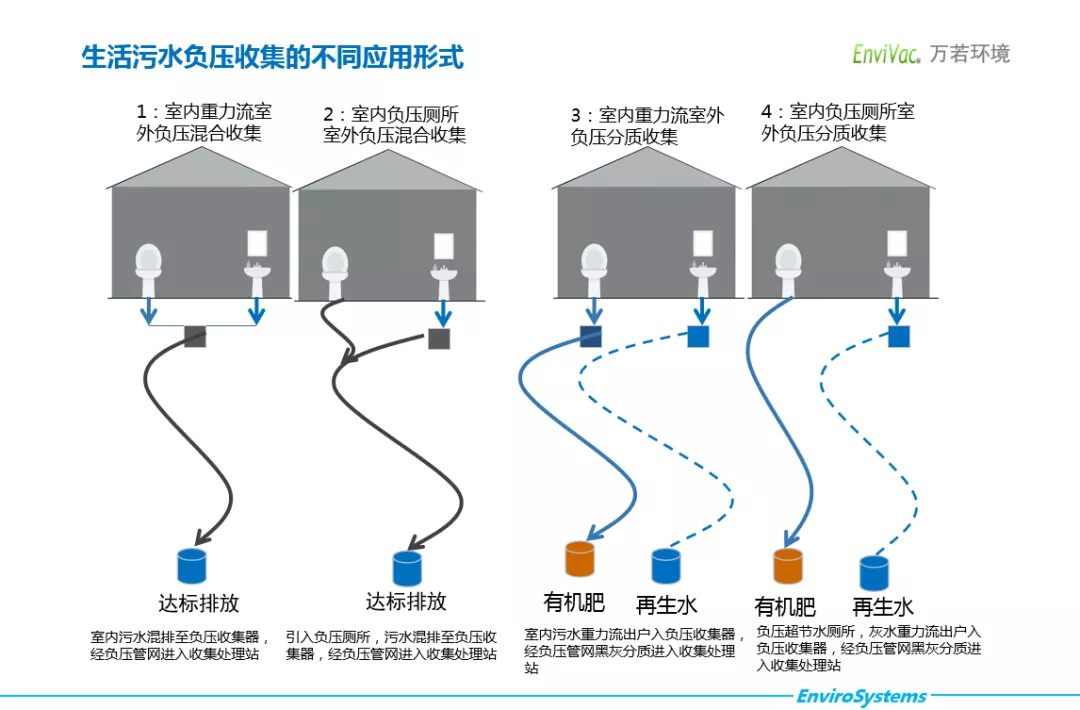

生活污水負壓收集系統主要包括4種應用形式。
1.室內重力流室外負壓混合收集：室內污水混排至負壓收集器，經負壓管網進入收集處理站。
2.室內負壓廁所室外負壓混合收集：引入負壓廁所，污水混排至負壓收集器，經負壓管網進入收集處理站。
3.室內重力流室外負壓分質收集：室內污水重力流出戶入負壓收集器，經負壓管網黑灰分質進入收集處理站。
4.室內負壓廁所室外負壓分質收集：負壓超節水廁所，灰水重力流出戶入負壓收集器，經負壓管網黑灰分質進入收集處理站。
真空負壓排水技術應用領域
真空負壓排水技術應用領域十分廣泛，在建筑及地下空間（地鐵、管廊），城鄉市政排水，老街區、景區等基礎管網設施改造，黑臭河岸邊截污，工業園區廢水零泄漏收集，節水、資源回收型排水系統等場景下均能發揮其技術優勢。

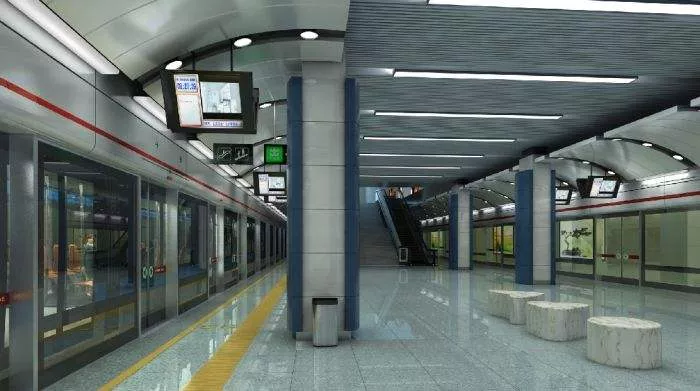

1.建筑及地下空間（地鐵、管廊）
在建筑及地下空間場景下，真空負系統內壓力低于環境壓力，全密閉，衛生，安全。管徑細，坡度低，占用空間小，布置靈活，最大程度提升建筑師空間設計自由度。可實現同層排水，污水可提升排放。管道高速排水，實現自清洗。應用負壓微水氣沖便器，沖廁用水比常規節水便器減少約70%以上。可實現分質排水，收集高濃度污廢水，利于后續資源化處置。一個負壓站可服務幾到上萬人規模。全系統自動化控制，維護方便，系統可靠。
對于地下綜合管廊以及地鐵及軍用、醫療等地下設施來說，由于場地使用密度極高，但又不具備維護人員進入場所工作的條件，對空氣質量要求非常高，既要智能化又要皮實耐用牢靠，設備要有對使用者有糾錯功能，糞便、廚余要高效密閉收集輸送處理。萬若環境負壓技術，節省造價，便于智能化管理，破解傳統泵站方案帶來的一系列缺點。

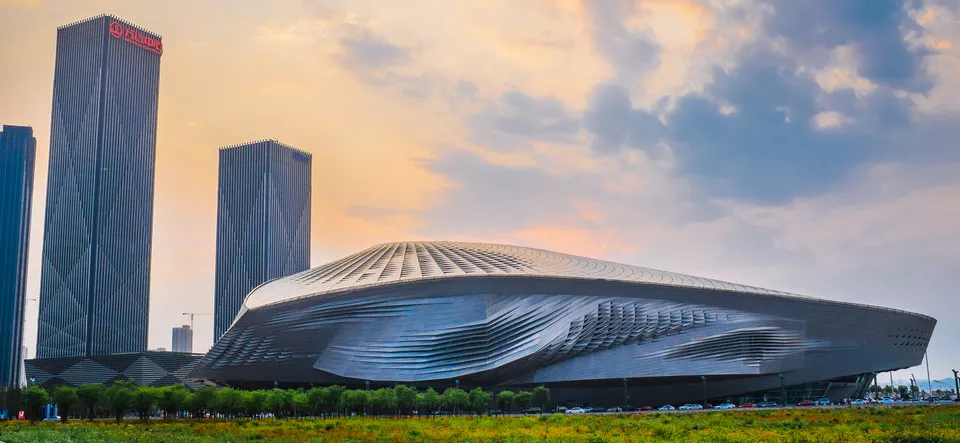

相關案例：大連夏季達沃斯會議、北京冬奧賽區、北京城市副中心綜合管廊項目等。
2.城鄉市政排水

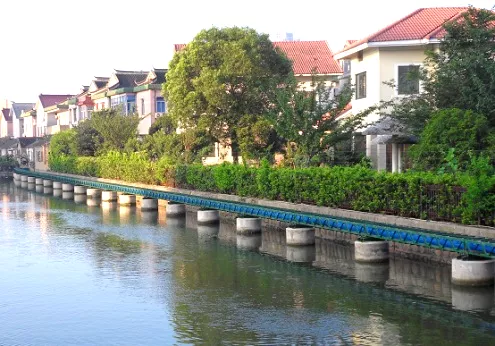

常熟后桃花 – 城市近郊、新區域流域治理污水負壓收集項目
該區域位于市政污水管末端，管道高程不夠，無法采用傳統重力自流管收集污水；常水位低，大管徑重力流管道加分散泵站排污方式建設及維護成本高昂。應用真空排水技術對該區域排污進行改造。后桃花村民居、電信大樓、江蘇銀行，區域人口約600人。常熟客運站，日客流量6000人?？瓦\(yùn)站周邊賓館、商業區排水也納入真空系統?？偱盼哿考s40m3/h。
靖江市內河段污水收集項目

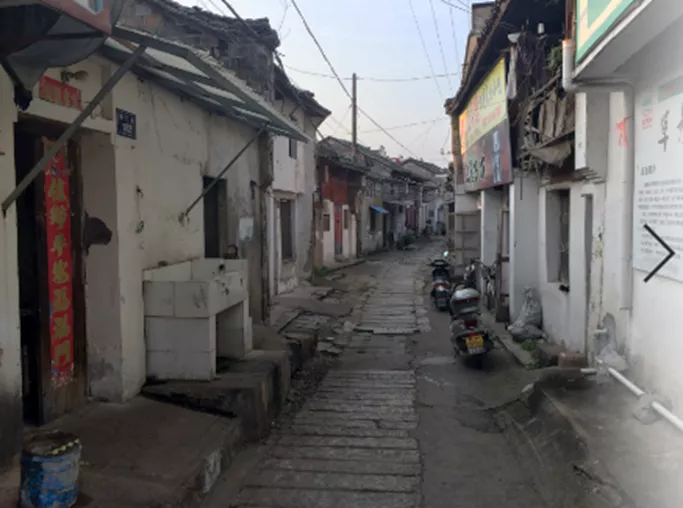

靖江城市污水管網完善工程新建污水管網主干網47.28km，出戶管約10km，新建排污泵站1座，規模8000m3/d。其中人民公園、北大街社區以及展泗港部分區域由于特殊的地理位置，工程項目處于城市居住人口密集區，街道建筑之間人行通道/弄堂狹窄，地下管線復雜。施工開挖不易，大開挖影響周邊民居生活，并影響周邊老房，老城區弄堂狹窄。片區周邊沒有重力流市政管網可接入；片區沒有泵站設置地。經過多方論證采用真空排水。
3.老街區、景區等基礎管網設施改造
4.黑臭河岸邊截污

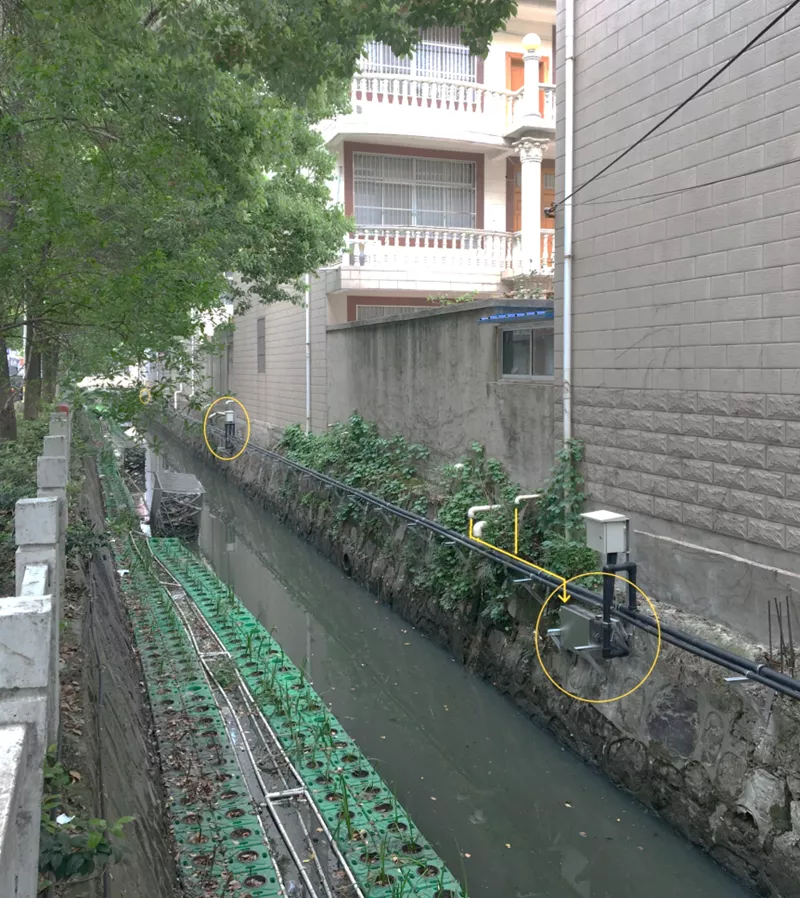

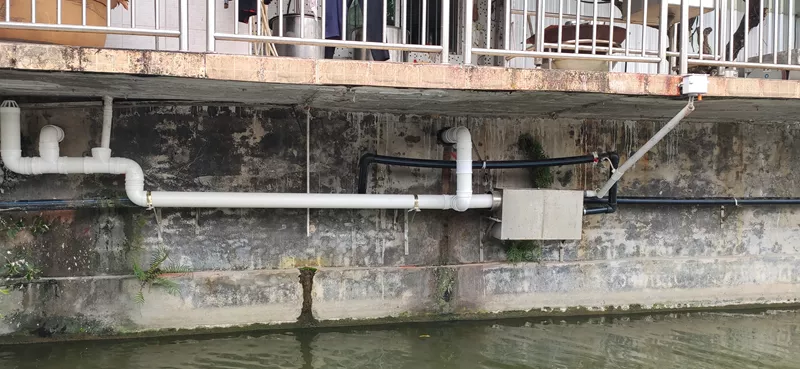

仁厚村負壓排水項目
仁厚村負壓排水項目位于江門市蓬江區仁厚村，東側臨近西江，區域內地勢整體較為平坦，收集約300余戶。仁厚村負壓排水示范工程對城市污水管道末端高程不夠區域的生活污水進行收集，通過壁掛式（地埋式）收集器、負壓管道系統、負壓泵站等設備將原本排放至附近魚塘的污水統一收集處理。
負壓排水系統由于密閉收集杜絕滲漏和異味，管徑 小，埋深淺，布設靈活，可掛管敷設，施工對環境擾動小，在特殊地質條件下施工費用低，可以實現污水的高效集中管理和分質收集，適用于無法自流收水及不適宜大型施工機械作業區域的污水收集工程。
5.工業園區廢水零泄漏收集
廣西防城港金山開發區負壓廢水收集項目
6.節水、資源回收型排水系統
早在100多年前，西方世界國家的人們就用生活污水和雨水作為載體將人的排泄物輸送進行，這是當時自來水供水管網普及的時候人們最主要的選擇。然而實際上，人的排泄物僅占污水總量的百分之一、二，而污水中大部分的物質是有機物和營養鹽，比如氮磷。當前，污水處理廠也大多通過投加藥劑的方式在處理這些污水，既消耗了能源又浪費了資源。

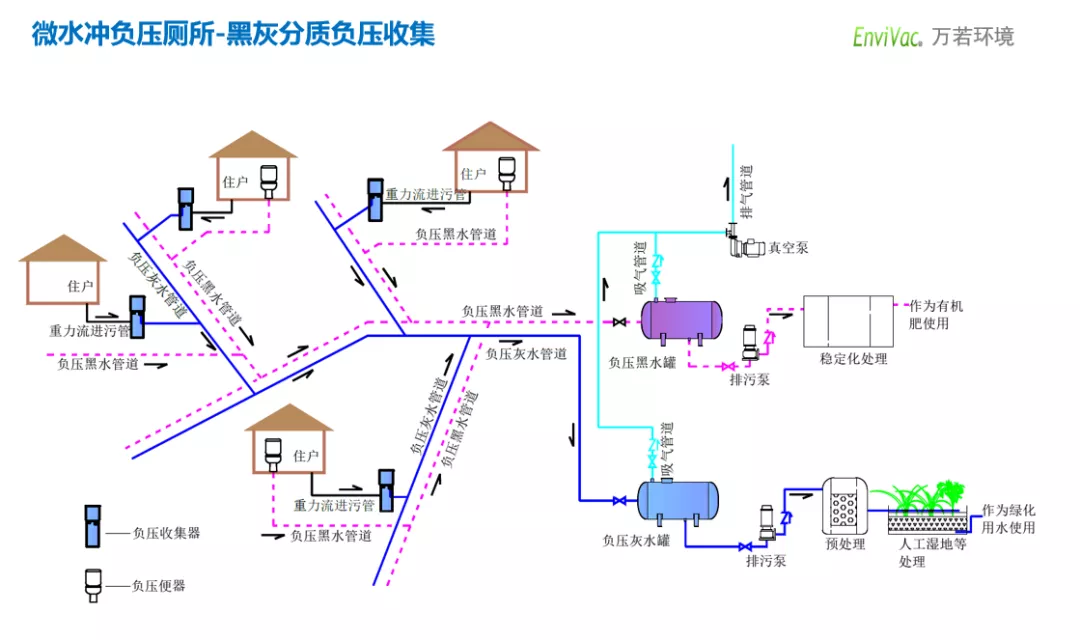

萬若環境針對以上問題開發出具備黑灰分質負壓收集技術的微水沖負壓廁所。實現既有生態堆肥廁所的環境效益，利用負壓抽吸的原理，以環境氣體作為沖廁介質，實現無水沖或微水沖，同時還可以將千家萬戶聯網，密閉、衛生、節能、可靠地輸送到資源化處理的地方，在改善用戶體驗的同時，得到的產物在量上最小化，在性質上易流動、易儲運，為肥料化、能量化，提供具有競爭力的廁所方案，變革排污排水模式。
2008年萬若與北京建筑大學進行合作，在昌平區興壽鎮東莊村，建設常規節水廁所、氣沖廁所、黃水分離氣沖廁所及管道化收集與資源化等一系列示范項目，并在2009年北京建工學院組織召開的《國際水協-城鄉未來水基礎設施》會議上獲“技術典范”稱號。2020年，萬若將該技術用于鄉村振興-天津造甲村項目當中，目前該項目也是全球規模最大的使用負壓源分離資源化的社區。

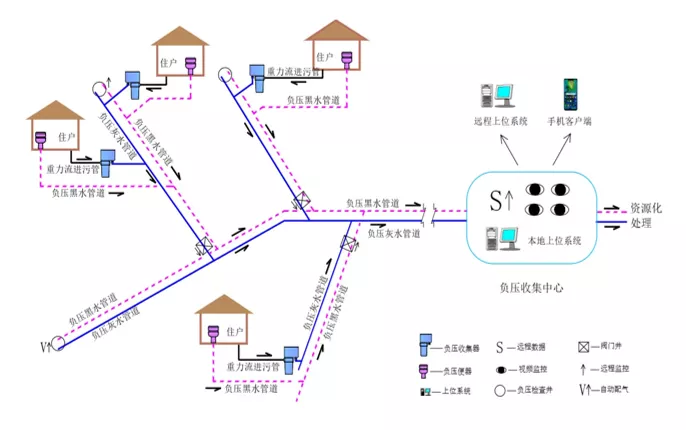

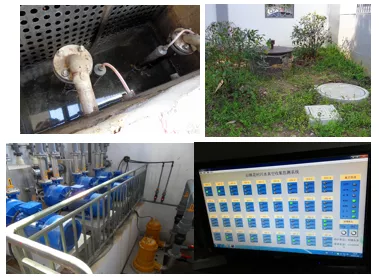

系統智能化管理
萬若環境的真空負壓系統同時配備智能化監控，系統基本做到免維護。智能化功能主要包括：
1）分區域?qū)芫W(wǎng)做負壓檢測，將信號遠程傳輸，起到監測管網系統真空度作用，保證管網系統的穩定性；
2）在某些特定點位做負壓檢測+補氣，有利于高峰流量時期的排污；
3）在負壓站配置遠程報警和攝像頭監視，可遠程接受報警信號及了解負壓站工作狀態。
萬若環境
萬若環境以科技創新 + 工匠精神為企業文化，專注真空排水，助力污水管理高質量發展。目前公司擁有近百項國家專利授權、多項國際國內新模式工程示范、科技部創新基金，十一五國家科技支撐計劃項目，十二五國家重大水專項，十三五國家重點研發項目。公司與國內外專家探索技術基礎、為客戶提供中性的方案優化、為客戶提供性價比提升方案、在國內外專業雜志發表30余篇論文。
公司主要重大業務發展
2005—2009
主要工作：原始技術開發與產品化，技術向應用高效轉化，市場啟蒙。
重大進展：建立首個源頭用戶多樣化的負壓源分離示范，建立至今穩定運行十余年的大型城市綜合體負壓排水項目，綠色建筑黃褐分離負壓系統投入使用，建立國內外媒體廣為報道的奧運森林公園黃水分離系統，產品開始出口澳洲。
2010—2015
主要工作：形成咨詢?cè)O(shè)計、產品銷售、EPC及系統運維商業模式。
重大進展：城市更新，新建區域，建立覆蓋約6平方公里的室外負壓排水系統，建立首個鄉村源分離的“萬若模式”。開展EPC、運維業務。獲得北京市科學技術獎。與清華大學合作獲得蓋茨基金全球重新發明廁所大賽兩項優秀方案。
2016—2020
主要工作：體系完善，實用成熟，國際前沿。
重大進展：主編國際上首個《污水源分離排水系統工程技術導則》（住建部）。入選北京市節能低碳技術產品推薦目錄。建立國際最大規模負壓源分離工程，“萬若模式”開始復制，央視新聞聯播報道，技術開始在非洲落地。
