2021年7月8日，第3屆西部地區村鎮水環境系統解決方案熱點論壇于中國環博會成都展舉行，萬若（北京）環境工程技術有限公司副總經理許向閣作題為《負壓排水技術進展及在鄉村振興中的應用》的演講。負壓排污排水原理是利用管道內負壓產生的氣流輸送污水，有管徑小、流速快、布置靈活、系統密閉等特點。負壓排污技術可以用于建筑及地下空間（地鐵、管廊），城鄉市政排水，老街區、景區等基礎管網設施改造，黑臭河岸邊截污，工業園區廢水零泄漏收集等領域。報告詳解了萬若的負壓技術和相關產品項目，包括用于農村改廁的微水沖負壓廁所以及天津造甲村鄉村振興項目等，對農村環境整治起到了非常積極的作用。
許向閣，萬若（北京）環境工程技術有限公司副總經理
一、真空負壓技術原理
村鎮污水處理行業中一個非常困難的問題就是污水收集，據統計，一個村鎮污水處理項目，污水收集的投資和污水處理投資占比理論上為3:1，而受限于環境條件和管網建設難度，在如此高額的費用之下，收集效果依舊不太理想。
基于此，負壓排水成為了村鎮污水收集端一個很好的補充和替代方案。該技術最早起源于19世紀的荷蘭，當時有一位學者提出來將醫院的廢水和衛生間的污水用負壓氣體進行單獨輸送，但由于當時技術條件有限以及不能實現智慧化運營管理，所以該技術就漸漸淡出了人們的視線，直到上世紀70年代，出于市場的需求，該技術又漸漸復蘇。

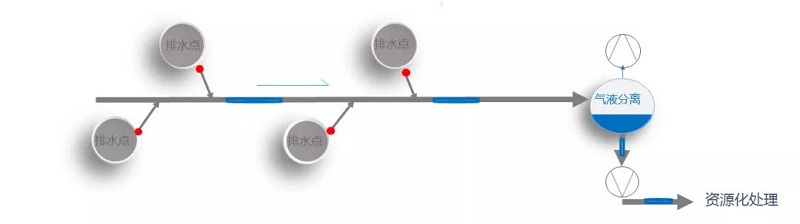

真空負壓排污原理很簡單，在結構上與自來水供水相似，只是流向是相反的。工藝主要由三部分組成，第一部分是位于排水點的不同種類的負壓設計裝置——負壓設計器，中間是負壓管網單元，終端是負壓數據中心站。

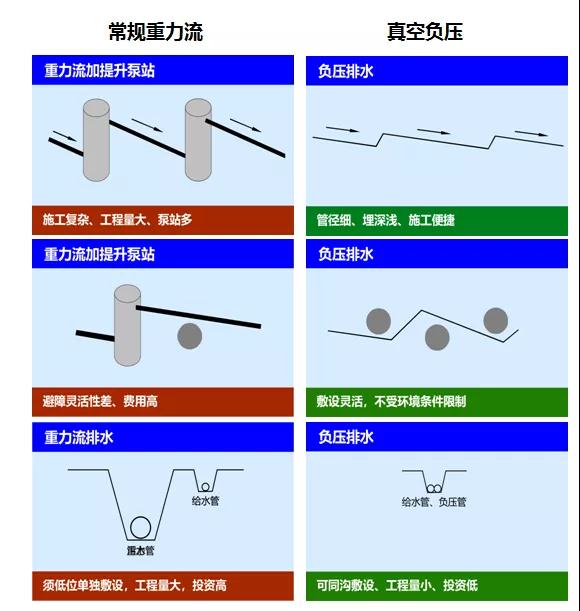

相對于傳統的重力流收集模式，真空負壓收集系統具有以下優勢：
1、管徑細、埋深淺、擺脫重力束縛靈活敷設，不受地形地貌限制，極大地降低了施工難度，節約總成本；
2、收集率高，無異味，無積垢，無泄漏；
3、管路為負壓狀態，密閉性強，無流入無污染；
4、僅需對負壓站進行配電；
5、維護簡單，無需清掏，經久耐用，使用年限長。

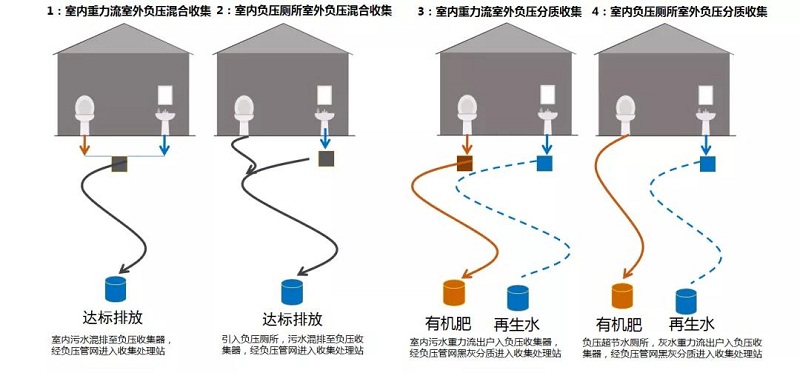

而萬若根據企業一直以來在真空負壓收集系統方面的項目案例的經驗，也總結了四大應用模式：

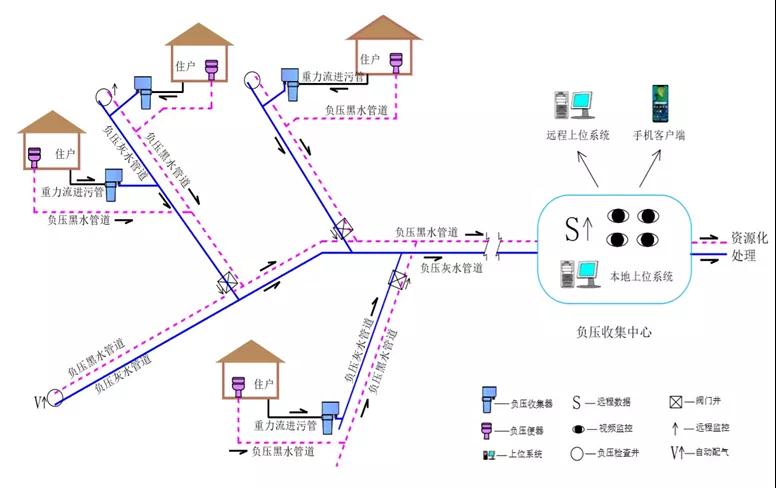

1：室內重力流室外負壓混合收集
2：室內負壓廁所室外負壓混合收集
3：室內重力流室外負壓分質收集
4：室內負壓廁所室外負壓分質收集
二、真空負壓技術應用
萬若環境2003年成立，從事真空負壓收集技術研究已有將近20年的歷史，這其中公司遇到了許多問題，也經歷了很多挫折，但最后都一一解決，最終，也使得萬若建立了一套標準化的產品。在應用領域方面，基本也實現了從室內到室外、從地上到地下、從陸地到岸邊截污等的全覆蓋。
1.建筑及地下空間（地鐵、管廊）

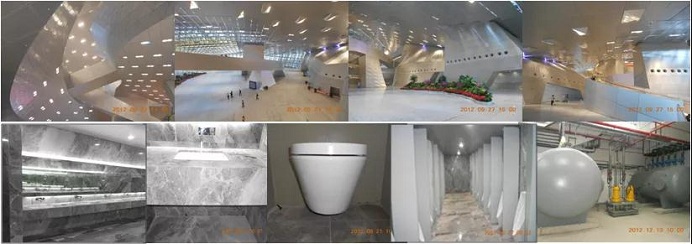

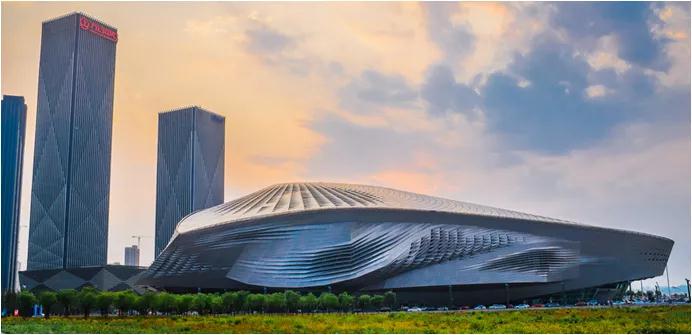

在這一領域萬若已經有10多年的項目經驗，運行的項目包括寧波世紀、東方商業廣場、以及大連達沃斯國際會議中心等等。針對以上這種超大異型建筑，萬若的系統可以同時滿足同城排水的需求，并實現污水靈活排放。同時萬若還在系統當中引入負壓溫水集中電器，用水量比常規減少70%以上，滿足了高峰會議人群對于廁所使用需求，并實現超節水。
2.城鄉市政排水
一些城市近郊或者新建區域等都會存在管網不全、施工難、費用高的問題，萬若負壓真空系統幫助這樣的地區解決了以上問題。例如：常熟后桃花 – 城市近郊、新區域流域治理污水負壓收集項目、靖江市內河段污水收集項目等。

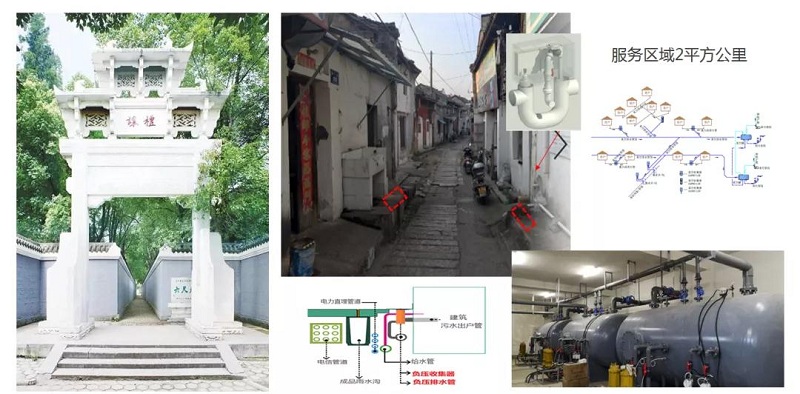

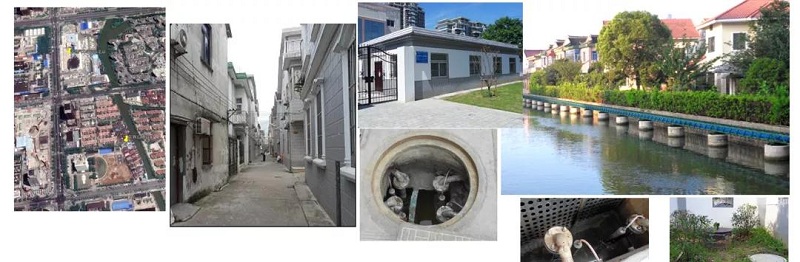

3.老街區、景區等基礎管網設施改造
老街區和景區等街道比較特殊，施工難度大，機械也很難進場，負壓真空系統則解決了以上問題。

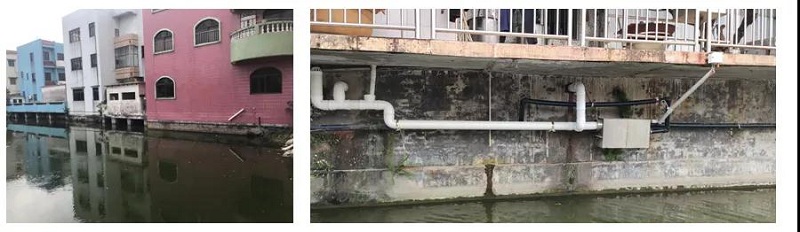

4.黑臭河岸邊截污
在這一領域，負壓排水系統由于密閉收集杜絕滲漏和異味，管徑?小，埋深淺，布設靈活，可掛管敷設，施工對環境擾動小，在特殊地質條件下施工費用低，可以實現污水的高效集中管理和分質收集，適用于無法自流收水及不適宜大型施工機械作業區域的污水收集工程。
5.工業園區廢水零泄漏收集
廣西防城港金山開發區負壓廢水收集（6平方公里）
6.節水、資源回收型排水系統
早在100多年前，西方世界國家的人們就用生活污水和雨水作為載體將人的排泄物輸送進行，這是當時自來水供水管網普及的時候人們最主要的選擇。然而實際上，人的排泄物僅占污水總量的百分之一、二，而污水中大部分的物質是有機物和營養鹽，比如氮磷。當前，污水處理廠也大多通過投加藥劑的方式在處理這些污水，既消耗了能源又浪費了資源。

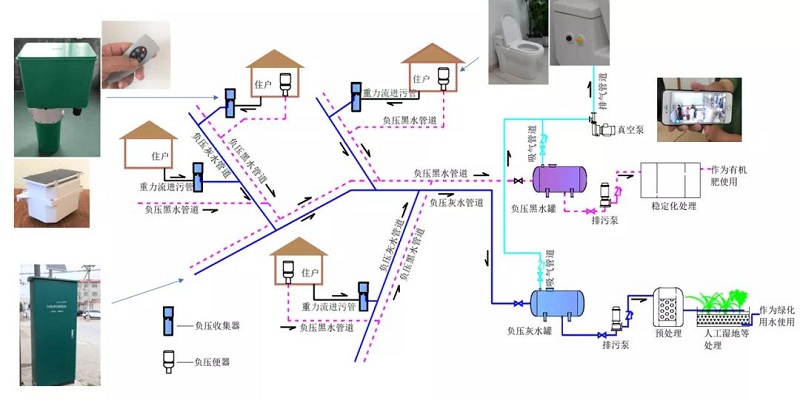

萬若環境針對以上問題開發出具備黑灰分質負壓收集技術的微水沖負壓廁所。實現既有生態堆肥廁所的環境效益，利用負壓抽吸的原理，以環境氣體作為沖廁介質，實現無水沖或微水沖，同時還可以將千家萬戶聯網，密閉、衛生、節能、可靠地輸送到資源化處理的地方，在改善用戶體驗的同時，得到的產物在量上最小化，在性質上易流動、易儲運，為肥料化、能量化，提供具有競爭力的廁所方案，變革排污排水模式。
2008年萬若與北京建筑大學進行合作，在昌平區興壽鎮東莊村，建設常規節水廁所、氣沖廁所、黃水分離氣沖廁所及管道化收集與資源化等一系列示范項目，并在2009年北京建工學院組織召開的《國際水協-城鄉未來水基礎設施》會議上獲“技術典范”稱號。2020年，萬若將該技術用于鄉村振興-天津造甲村項目當中，目前該項目也是全球規模最大的使用負壓源分離資源化的社區，并得到了央視的相關報道。
目前，該項目年節省沖廁水：5萬立方米，年生產再生水：30萬立方米，年產生有機肥：供上千畝有機種植，已經惠及4200戶村民。
三、智慧運維
萬若環境真空負壓系統還配備智能化監控，分區域?qū)芫W(wǎng)做負壓檢測，將信號遠程傳輸，起到監測管網系統真空度作用，保證管網系統的穩定性；在某些特定點位做負壓檢測+補氣，有利于高峰流量時期的排污；在負壓站配置遠程報警和攝像頭監視，可遠程接受報警信號及了解負壓站工作狀態。
四、關于萬若
萬若環境以科技創新 + 工匠精神為企業文化，專注真空排水，助力污水管理高質量發展。目前公司擁有近百項國家專利授權、多項國際國內新模式工程示范、科技部創新基金，十一五國家科技支撐計劃項目，十二五國家重大水專項，十三五國家重點研發項目。公司與國內外專家探索技術基礎、為客戶提供中性的方案優化、為客戶提供性價比提升方案、在國內外專業雜志發表30余篇論文。
公司主要重大業務發展
2005—2009
主要工作：原始技術開發與產品化，技術向應用高效轉化，市場啟蒙。
重大進展：建立首個源頭用戶多樣化的負壓源分離示范，建立至今穩定運行十余年的大型城市綜合體負壓排水項目，綠色建筑黃褐分離負壓系統投入使用，建立國內外媒體廣為報道的奧運森林公園黃水分離系統，產品開始出口澳洲。
2010—2015
主要工作：形成咨詢設計、產品銷售、EPC及系統運維商業模式。
重大進展：城市更新，新建區域，建立覆蓋約6平方公里的室外負壓排水系統，建立首個鄉村源分離的“萬若模式”。開展EPC、運維業務。獲得北京市科學技術獎。與清華大學合作獲得蓋茨基金全球重新發明廁所大賽兩項優秀方案。
2016—2020
主要工作：體系完善，實用成熟，國際前沿。
重大進展：主編國際上首個《污水源分離排水系統工程技術導則》（住建部）。入選北京市節能低碳技術產品推薦目錄。建立國際最大規模負壓源分離工程，“萬若模式”開始復制，央視新聞聯播報道，技術開始在非洲落地。
相關合作
國家科技支撐計劃-村鎮小康住宅關鍵技術研究與示范（與中國城建院、北京科技大學等合作）
國家重大水專項-農業排水污染控制技術集成與流域示范（與中國農科院、中國環科院、中科院生態中心等合作）
國家重點研發計劃 “高效節水器具研發、標準和產業化應用”（與同濟大學、青島理工大學、西安建筑大學等合作）
國家重點研發計劃“農村廁所糞便高效資源化處理關鍵技術與示范” （與同濟大學、重慶大學等合作）
國家重點研發計劃“城鎮高效節水”（與北京科技大學、清華大學、中國農大、北京水科院等合作）
國際交流與合作：漢堡工大、柏林水技術中心、瑞典環境院SEI、南非國家水研究院WRC、蓋茨基金…
入選蓋茨基金優勝方案及研發和商業化推廣支持(與清華大學合作）
